Tunnel de rétraction double pour lignes d’emballage automatiques

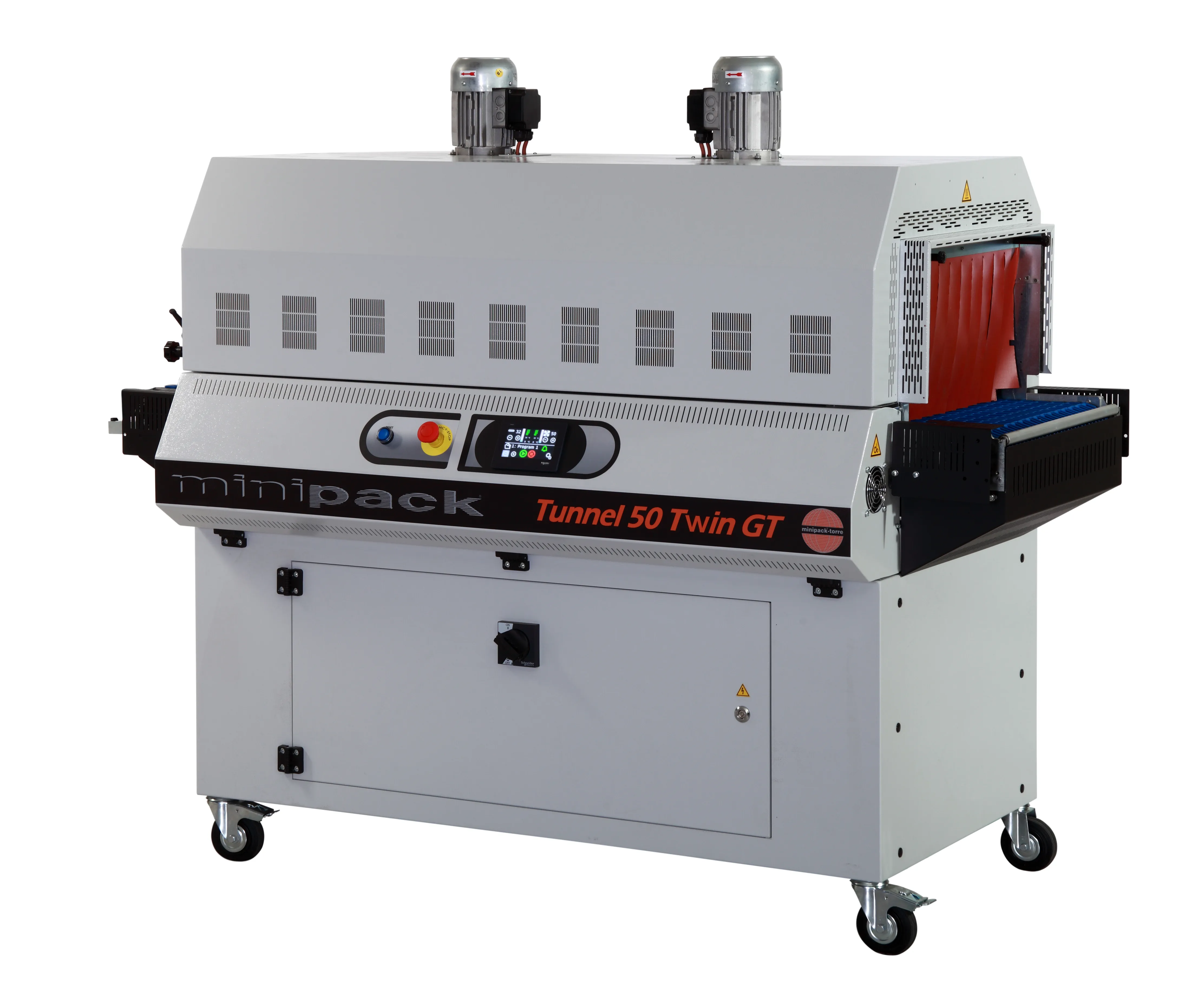

Le Tunnel 50 Twin GT est un tunnel de rétraction industriel doté de deux chambres de chauffe réglables séparément. Il a été conçu pour compléter les machines d’emballage automatiques Pratika et assure une rétraction uniforme du film autour du produit.

Grâce à la vitesse réglable du convoyeur et au réglage de la vitesse des ventilateurs, vous adaptez précisément le tunnel à différents produits, types de films et formats d’emballage.

Une rétraction uniforme grâce à deux chambres de chauffe

Après le scellage ou l’emballage avec du film rétractable, le produit passe dans le tunnel. L’air chaud chauffe le film, qui se rétracte alors étroitement autour du produit. Le convoyeur entraîne le produit à une vitesse réglable à travers les chambres de chauffe.

Le Tunnel 50 Twin GT dispose de deux chambres de chauffe réglables séparément. Vous adaptez ainsi la température de chaque chambre au produit et au film utilisé. La vitesse des ventilateurs est également réglable afin d’adapter la circulation de l’air à l’application. La combinaison de la température, de la circulation de l’air et de la vitesse du convoyeur contribue à un résultat de rétraction uniforme et limite le risque de plis, de rétraction insuffisante ou de surchauffe.

Principaux avantages du Tunnel 50 Twin GT

• Deux chambres de chauffe réglables séparément :
  pour un contrôle précis du processus de rétraction.​
• Vitesse des ventilateurs réglable :
  pour adapter la répartition de l’air autour du produit.
• Vitesse de convoyage réglable :
  selon le produit, le film et le résultat de rétraction souhaité.

• Connexion avec les machines automatiques Pratika :
  la température, la vitesse du convoyeur et celle des ventilateurs sont associées au programme produit.

• Écran tactile couleur de 4,3 pouces :
  pour une commande claire et un accès direct aux paramètres de la machine.
• 9 programmes configurables :
  pour mémoriser les réglages de différents produits ou types de films.

• Convoyeur résistant à la chaleur :
  pour un passage stable des produits dans le tunnel.
• Options pour produits petits, longs ou instables :
  pour une meilleure intégration dans différentes lignes de production.

• Automate Schneider Electric TM221 :
  pour une commande fiable et précise du tunnel.

Pour quels produits le Tunnel 50 Twin GT convient-il ?

Le Tunnel 50 Twin GT convient à de nombreux produits qui nécessitent un emballage sous film rétractable parfaitement ajusté après le scellage. Les dimensions maximales des produits sont les suivantes :

• Jusqu’à 400 × 135 mm avec le rideau standard.
• Jusqu’à 400 × 200 mm avec le rideau fourni.

Les possibilités exactes dépendent de la forme et du poids du produit, du film utilisé et de la vitesse du convoyeur souhaitée. Les dimensions maximales indiquées ne peuvent pas toujours être utilisées simultanément.

Combiner le Tunnel 50 Twin GT avec une Pratika

Le tunnel a été conçu comme complément aux machines automatiques de mise sous film rétractable, notamment aux modèles compatibles de la gamme Pratika. Cette combinaison assure un processus entièrement automatisé : la Pratika emballe et scelle le produit dans un film rétractable, puis le Tunnel 50 Twin GT rétracte le film de manière contrôlée.

​Via une connexion Ethernet, les réglages du tunnel sont associés aux programmes produit des machines Pratika compatibles. Depuis le programme produit sélectionné, l’opérateur gère notamment la température, la vitesse du convoyeur et celle des ventilateurs. Les changements de produits sont ainsi plus simples et les paramètres du tunnel restent appliqués de manière cohérente.

Options et extensions possibles

Différentes options permettent d’adapter davantage le Tunnel 50 Twin GT à votre produit et à votre ligne de production.

Réglage de la hauteur

Différents kits permettent d’adapter la hauteur de travail aux machines d’alimentation et d’évacuation.

Protection à l’entrée

Un capot de protection en plexiglas placé entre la Pratika 56 et le Tunnel 50 Twin GT empêche les mains de l’opérateur d’atteindre la zone de transfert.

Transfert pour produits petits ou instables

Un module spécial entre la Pratika et le tunnel soutient les produits petits ou instables lors du passage d’un convoyeur à l’autre.

Convoyeur à rouleaux pour produits longs

Un convoyeur à rouleaux d’un mètre facilite le passage des produits plus longs.

Guides latéraux

Des guides latéraux réglables maintiennent mieux les produits irréguliers ou moins stables pendant le transport.

Tester le Tunnel 50 Twin GT avec vos propres produits

La température, la circulation de l’air et la vitesse du convoyeur dépendent de votre produit et du film utilisé. Un essai pratique fournit donc la meilleure indication du résultat de rétraction final. Presa teste vos produits avec le film choisi et détermine les réglages et la configuration les plus adaptés à votre processus d’emballage.

​Questions fréquentes

​​Quelle est la différence entre un tunnel de rétraction et une machine de mise sous film rétractable ?

Un tunnel de rétraction chauffe le film rétractable afin qu’il se rétracte étroitement autour du produit. Une machine de mise sous film rétractable, telle qu’une Pratika, place le film autour du produit et le scelle. Pour un processus entièrement automatisé, vous combinez les deux machines.

Quel est l’avantage de deux chambres de chauffe ?

Chaque chambre de chauffe dispose de son propre réglage de température. Vous adaptez ainsi plus précisément la température et la circulation de l’air à votre produit, au film et au résultat de rétraction souhaité.

​Ai-je toujours besoin d’un tunnel de rétraction ?

Pas nécessairement. Une machine d’emballage peut placer et sceller le film autour du produit sans tunnel de rétraction. Si vous souhaitez un emballage sous film parfaitement rétracté et ajusté autour du produit, combinez la machine d’emballage avec un tunnel de rétraction.
